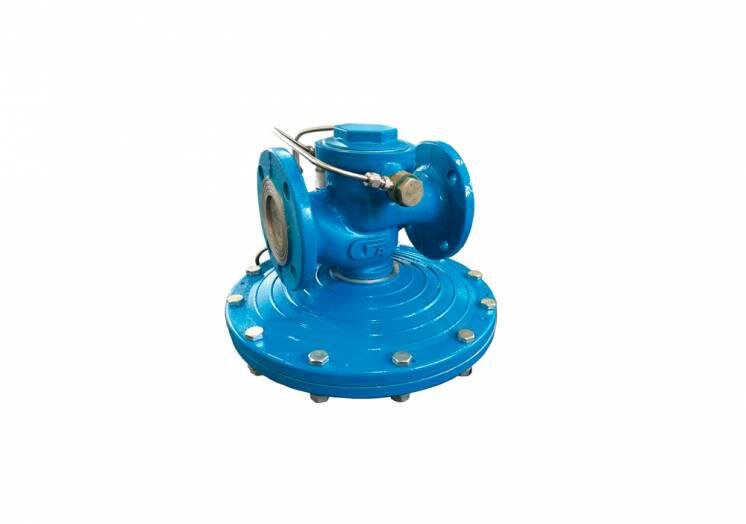

Купить Регуляторы давления газа РДБК1-50

Регуляторы давления газа РДБК предназначены для снижения и автоматического поддержания заданного давления природного газа по ГОСТ 5542-2014 независимо от расхода и входного давления, при плавных изменениях расходных характеристик. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРА ДАВЛЕНИЯ ГАЗА РДБК Наименование параметра Значение для типа или исполнения РДБК1-50 РДБК1П-50 РДБК1-100 РДБК1П-100 РДБК1-50-25 РДБК1-50-35 РДБК1П-50-25 РДБК1П-50-35 РДБК1-100-50 РДБК1-100-70 РДБК1П-100-50 РДБК1П-100-70 Рабочая среда природный газ по ГОСТ 5542-2014 Номинальный диаметр DN 50 100 Номинальное давление PN, МПа (кгс/см2) 1,2 (12) Максимальное входное давление, МПа (кгс/см2), не более 1,2 (12) Диапазон настройки выходного давления, МПа (кгс/см2) 0,001-0,06 (0,01-0,6) 0,03-0,6 (0,3-6,0) 0,001-0,06 (0,01-0,6) 0,03-0,6 (0,3-6,0) Строительная длина, мм 230±3 350±5 Габаритные размеры, мм: - длина - ширина - высота 360±3 465±5 290±3 (362*) 360±3 425±5 290±3 466±5 520±5 450±5 466±5 520±5 450±5 Пропускная способность при входном давле- нии 0,1 МПа, м3/ч, не менее 300 900 300 540 1418 2836 1418 2836 Неравномерность регулирования, % ±10 Диаметр седла клапана, мм 25 35 25 35 50 70 50 70 Условная пропускная способность Kv, м3/ч 47 92 47 92 188 368 188 368 Присоединительные размеры: входного/выходного патрубка: номинальный диаметр DN соединение Фланцевые по ГОСТ 33259-2015 50 Фланцевые по ГОСТ 33259-2015 100 Масса, кг, не более 39 35,8 95 90
