Газовая задвижка 30С41НЖ: особенности, характеристики, применение

September 27, 2023

Задвижка 30с41нж, выполненная из стали, относится к различным видам запорной арматуры, применяемой в системах трубопроводов. Её основная область применения – нефтепроводы, но она также подходит для блокирования потока разнообразных сред, таких как вода, газ и пар. Этот тип задвижки часто устанавливается на магистральных нефтепроводах и газопроводах, а также на производственных объектах и в зданиях различного назначения.

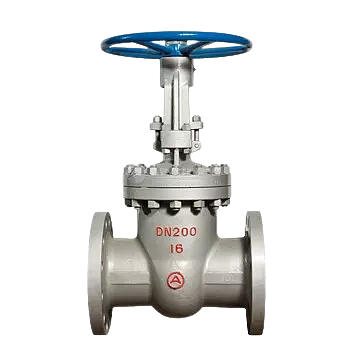

30с41нж представляет собой клиновую задвижку с фланцевым соединением, изготовленную из стали марок 20ГЛ, 12Х18Н9ТЛ, 25 Л. Она идеально подходит для использования в трубопроводах, где нет химической реакции между рабочей средой и материалами арматуры. Изделия этого типа обладают высоким классом герметичности «А», и их характеристики соответствуют стандартам ГОСТ 9544-2005. Благодаря своей прочности, срок службы задвижки при полном перекрытии потока может достигать десяти лет.

Фланцевый дизайн обеспечивает возможность монтажа без сварки, а при необходимости задвижка легко демонтируется. Основным рабочим элементом арматуры является двухдисковый запорный клин, а также предусмотрено сальниковое уплотнение для герметичности.

На внешней стороне корпуса расположен ходовой узел, который устойчив к коррозии. К затвору прикреплен шпиндель, который перемещается вдоль, когда маховик поворачивается для открытия или закрытия. Верхняя часть шпинделя двигается в соответствии с положением затвора.

Таким образом, 30с41нж обеспечивает надежное перекрытие трубы и полную остановку потока рабочей среды. В рабочем состоянии затвор может быть либо открыт, либо закрыт, и использование этого типа арматуры для регулирования потока не допускается.

Технические характеристики

Задвижка 30с41нж способна работать в температурном диапазоне от -40 до +425 градусов и подходит для различных диаметров трубопроводов от Ду50 до Ду500. Задвижка может быть установлена как на вертикальных, так и на горизонтальных трубопроводах, при этом маховик должен быть расположен вверх. Корпус имеет прочную конструкцию из нержавеющей стали, а номинальное давление достигает 1,6 МПа. Срок службы задвижки может достигать 10 лет, при этом гарантия от производителя – до 2 лет. Задвижка может быть как ручной, так и с электроприводом.

Основными достоинствами этой конструкции являются надежность, прочность корпуса и разнообразные возможности применения, что обеспечивает ей популярность в различных областях.

Задвижка 30с41нж заслужила распространение из-за ряда важных характеристик:

  1. Ходовой узел устойчив к воздействию окружающей среды, так как не контактирует с водой, паром или нефтепродуктами, что предотвращает риск коррозии.
  2. В открытом состоянии задвижка обеспечивает минимальное гидравлическое сопротивление, облегчая движение рабочей среды.
  3. Прямолинейная структура 30с41нж сокращает гидравлическое сопротивление, поскольку исключает наличие поворотов.
  4. Позволяет контролировать поток среды как в прямом, так и в обратном направлении.
  5. Благодаря разнообразию стандартных диаметров, возможен подбор задвижки для трубопроводов любого размера.
  6. Компактные размеры корпуса облегчают установку и расширяют область применения.
  7. При правильной установке и эксплуатации, все эти преимущества делают задвижку 30с41нж незаменимой на трубопроводах различных типов. Она может эффективно блокировать поток в любом направлении и подходит для использования в промышленных трубопроводах, благодаря своим компактным размерам.

Тем не менее, как и любое оборудование, задвижка 30с41нж имеет свои недостатки:

  • Не подходит для работы с средами, способными к кристаллизации.
  • Может выдерживать только небольшие перепады давления.
  • Возможность заклинивания затвора при резких колебаниях температуры.
  • Замедленное перекрытие потока, особенно при ручном управлении.
  • Сложность и высокая стоимость ремонта уплотнительных элементов.
  • Риск гидравлического удара при быстром закрытии.
  • Значительный вес, усложняющий монтаж и демонтаж.

Несмотря на эти недостатки, при соблюдении требований установки и эксплуатации, задвижка обеспечивает надежную работу на протяжении десятилетия и более.

Задвижка 30с41нж подходит для различных сред: вода, воздух, пар, углеводородные смеси и является неотъемлемой частью нефте- и газопроводов. Она эффективна для транспортировки углеводородов в разных агрегатных состояниях. Кроме того, широко используется на автозаправочных станциях как соединительный элемент.

Перед установкой или ремонтом задвижки 30с41нж необходимо полностью освободить трубы от рабочей среды и снять давление. Только квалифицированные специалисты, прошедшие специальное обучение, могут заниматься обслуживанием и ремонтом данного типа арматуры. Правильный монтаж обеспечивает долгосрочную эксплуатацию и надежное функционирование в любых условиях.

Данная модель задвижки способна герметично перекрывать потоки различных рабочих сред, обеспечивая безопасность и надежность эксплуатации системы. Она стала неотъемлемым элементом на автозаправочных станциях, где служит разъединителем между трубопроводами и различными емкостями с топливом и газом.

Важно отметить, что при всех преимуществах, правильная установка и регулярное обслуживание играют ключевую роль в долговечности и эффективности работы задвижки. Соблюдение технологических требований и инструкций по установке предотвращает возможные проблемы и обеспечивает оптимальную работу арматуры на протяжении многих лет.

Также стоит учитывать, что, несмотря на обширные возможности применения, задвижка 30с41нж не подходит для сред, способных к кристаллизации, и требует особого внимания при работе с большими перепадами давления. При необходимости проведения ремонтных работ, следует взвешивать экономическую целесообразность, так как стоимость замены некоторых элементов может быть сопоставима с ценой новой задвижки.
